一、产品简介

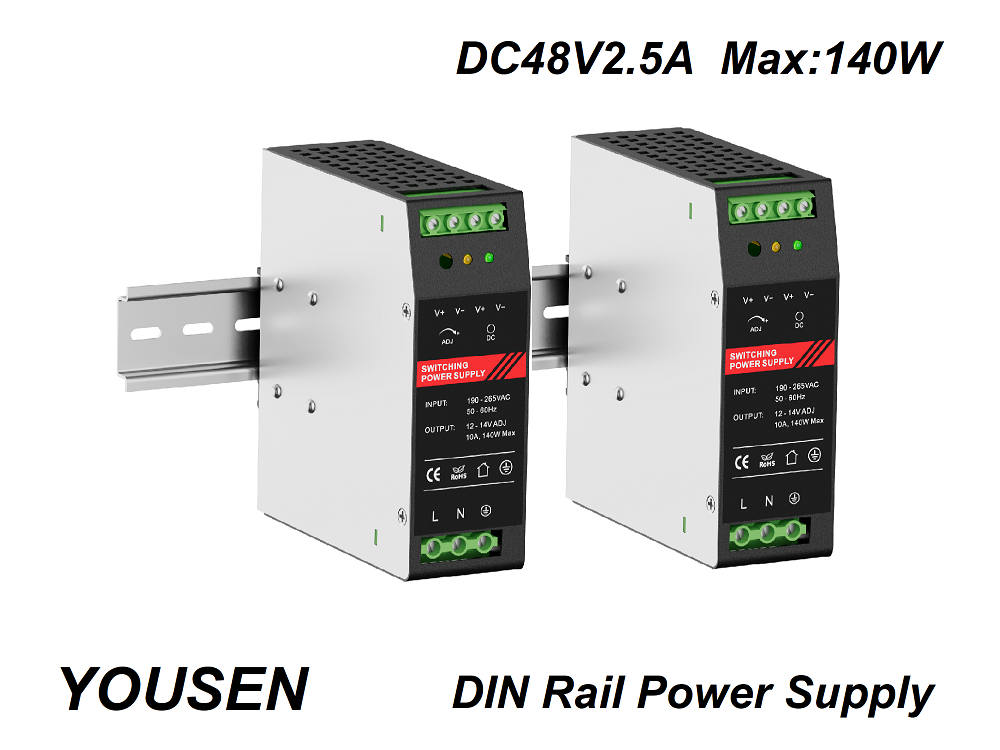

欢迎使用深圳优森电子技术有限公司的产品，此款产品为DC48V2.5A导轨式电源，适用于TS35/7.5或15规格的工业轨道，可应用于安防监控、门禁、报警等设备的供电。
二、产品型号：YS-DC4802502K-DR
三、产品特点
u 导轨型安防电源，适用于TS35/7.5或15规格的工业轨道；
u 采用高效、符合绿色环保要求的开关电源电路结构;
u 总120W(48V/2.5A)输出功率，最大140W输出；
u 纹波小,保障摄像机视频信号输出更稳定，图像更清晰;
u 采用高效谐振拓扑电路设计效率高达90%；
u 电源保护功能：过压保护、过载保护、短路保护；
u产品采用严格工艺进行生产，出厂100%老化和全功能测试。
四、产品规格表
输入参数 | 输入电压范围 | 190V~264Vac | 输入电压为单相电压并有可靠的接地线 |
输入电压频率 | 50-60Hz | 适用于110和230V电压范围，默认为230V，如需110V请在订单上注明 |
| 转换效率 | ≥90% | 产品采用谐振拓扑电路设计转换效率≥90% |
| 启动、上升时间 | 100ms/25ms | 产品启动时间＜100ms, 输入电压上升时间＜25ms |
保持时间 | 2ms | 在标准230V输入时其保持时间≥2ms |
输出参数 | 输出电压 | 48V | 出厂时分路端标准电压为48.2V~48.4V |
输出电压调节范围 | 48V~54V | 调节面板旋钮可以使输出电压在48V~54V |
输出电流 | 2.5A | 产品的标准输出电流为2.5A ，过流保护3A |
输出功率 | 120W | 总输出功率为120W |
| 最大输出功率 | 140W | 本产品在54V输出时，能稳定输出140W功率 |
| 电压纹波 | ≤400mVp-p | 测试纹波时在电子负载输入端并接一个10U的电解电容和一个0.1U瓷片电容 |
电压调整率 | ＜±1% | 在满载状态下输入电压从180~264V之间变化时输出电压的变化率＜±1% |
负载调整率 | ＜±3% | 在标称输入电压下负载从0~100%之间变化时输出电压的变化率＜±3% |
LED指示 | 具有单独绿色LED指示，当出现故障或负载短路时LED不亮 |
保护功能 | 输出限流 | ＜3A | 当负载超出规格时，本机限流电路会将总输出电流限制在3A以内 |
过压保护 | 55V~56V | 过压时电源停止工作保护负载的安全，当过压故障排除后电源自动恢复正常工作 |
短路保护 | 打嗝模式 | 当负载短路时该组保护电路动作，故障排除后电源自动恢复正常工作 |
环境参数 | 工作温度/湿度 | 温度：-20℃~+45℃；湿度：20%~80% RH |
存储温度/湿度 | 温度：-30℃~+80℃；湿度：10%~90% RH |
产品尺寸 | 外形尺寸 | 43*124*113mm |
五、售后服务说明
1、本品提供叁年有限保修，出现故障，请直接和本公司联系，请勿自行维修；
2、未经授权擅自开启外壳、修改电路、撕毁保修标签视为放弃保修，一律不保修；
3、售后服务请联系深圳优森电子技术有限公司 www.yousenpower.com 0755-89202578
