各种电压规格的字母代码：
DC5V：M DC9V: N DC12V: D DC24V: E AC24V: F DC36V: R DC48V: S
一、 产品简介
欢迎使用深圳优森电子技术有限公司的产品，此款产品为AC24V、DC12V两种输出电压混合型机架式监控电源，适用于多种不同供电规格的设备的集中供电项目，标准化单独保护输出接口，产品使用起来方便、稳定、美观，可应用于红外摄像机、星光摄像机、球形摄像机、拾音器、门禁、IP对讲、人脸识别、路由器、报警终端等多种设备，是银行、监狱、看守所、戒毒所、轨道交通、加油站、变电站、学院、医院及智慧大厦等安防项目首选高集成化项目产品。

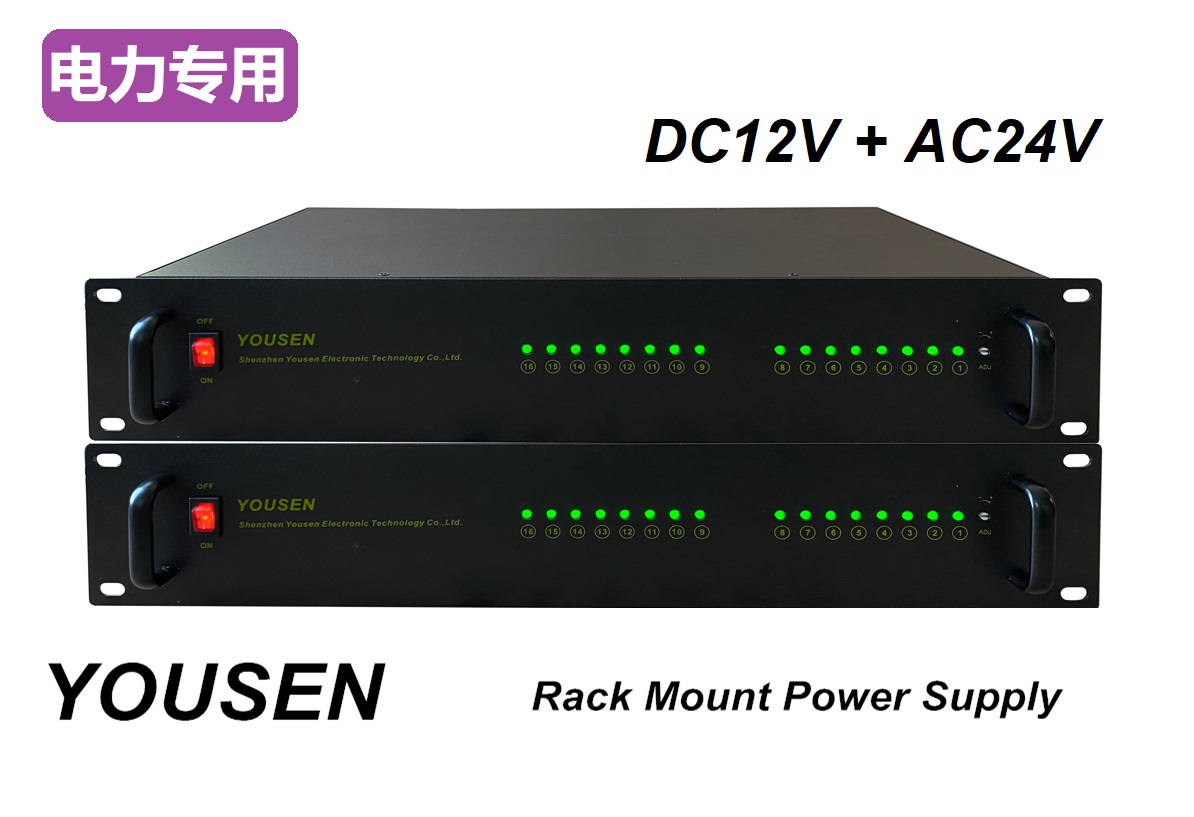

二、产品型号：YS-H480WDF016K-GA
三、产品特点
u 标准2U工业机箱外形，方便安装于19英寸标准机架；
u 采用高效、符合绿色环保要求的开关电源电路结构;
u 总480W(AC24V/12.5A、DC12V15A)输出功率；
u 纹波小,保障摄像机及拾音器视频音频信号输出稳定，图像声音清晰;
u 两组输出电压每组各8分路，共16分路输出，每路具有电子短路保护功能；
u 采用高效谐振拓扑电路设计效率高达90%；
u 电源保护功能：过压保护OVP、过载保护、短路保护；
u 产品采用严格工艺进行生产，出厂100%老化和全功能测试。
四、产品规格表
输入参数 | 输入电压范围 | 190V~240Vac | 输入电压为单相电压并有可靠的接地线 |
输入电压频率 | 50~60Hz | 适用于230V电压范围 |
浪涌电流A | 50A max | 在环境温度为25℃时启动电源其浪涌电流不可超过50A |
转换效率 | ≥90% | 产品采用高效变换器设计转换效率≥90% |
输出参数 | 输出电压1 | AC24V/AC28V | 9-16分路 出厂时分路端标准电压为AC24V （空载AC28V） |
输出电流 | 12.5A | 产品的标准输出电流为12.5A |
输出功率 | 300W | 总输出功率为300W，每分路输出功率37.5W，最大72W |
分路电流 | 1.55A | 每组分路额定输出电流为1.55A，最大3A |
输出电压2 | 12V | 1-8分路 出厂时分路端标准电压为12.2V~12.4V |
输出电压范围 | 12V~14V | 调节前面板旋钮可以使输出电压在12V~14V |
输出电流 | 15A | 产品的标准输出电流为15A，每组分路额定输出电流为1.875A |
输出功率 | 180W | 总输出功率为180W，每分路输出功率22.5W，最大36W |
峰值输出功率 | 210W | 在14V输出时，可以稳定输出14V15A 210W功率 |
电压纹波 | ≤100mVp-p | 测试纹波时在电子负载输入端并接一个10U的电解电容和一个0.1U瓷片电容 |
输出总功率 | 480W | 总输出功率为480W，AC24V 300W、DC12V 180W |
最大功率 | 510W | AC24V 300W、DC12V 210W |
电压调整率 | ＜±5% | 在满载状态下输入电压从190~240V之间变化时输出电压的变化率＜±5% |
负载调整率 | ＜±3% | 在标称输入电压下负载从0~100%之间变化时输出电压的变化率＜±3% |
LED指示 | 每分路都具有单独绿色LED指示，当分路出现故障或负载短路时LED不亮 |
保护功能 | 输出限流 | DC12V ＜12A AC24V ＜12.5A | 当负载超出规格时，本机限流电路会将总输出电流限制在12+12.5 A以内 |
过压保护OVP | 14V~15V、28V~29V | 过压时电源停止工作保护负载的安全，当过压故障排除后电源自动恢复正常工作 |
短路保护 | 分路独立保护 | 当某一组负载短路时该组保护电路动作不会影响其它分路正常输出 |
环境参数 | 工作温度/湿度 | 温度：-20℃~+60℃；湿度：20%~80% RH |
存储温度/湿度 | 温度：-30℃~+80℃；湿度：10%~90% RH |
耐压测试 | 3000V | 测试条件为：输入-输出可以承受AC3KV/60秒的测试 |
绝缘阻抗 | ＞20MΩ | 在标准500VDC下，输入电路与输出电路间的绝缘阻抗＞20MΩ |
MTBF | 50000小时 | 在环境温度为25℃下电源的MTBF时间为50000小时，MIL-HDBK-217F(25 ) |
尺寸 | 外形尺寸：W484mm*L250mm*H88mm |
五、售后服务
1、本品提供三年有限保修，出现故障，请直接和本公司联系，请勿自行维修；
2、未经授权擅自开启外壳、修改电路、撕毁保修标签视为放弃保修，一律不保修；
3、售后服务请联系深圳优森电子技术有限公司 www.yousenpower.com 0755-89202578
